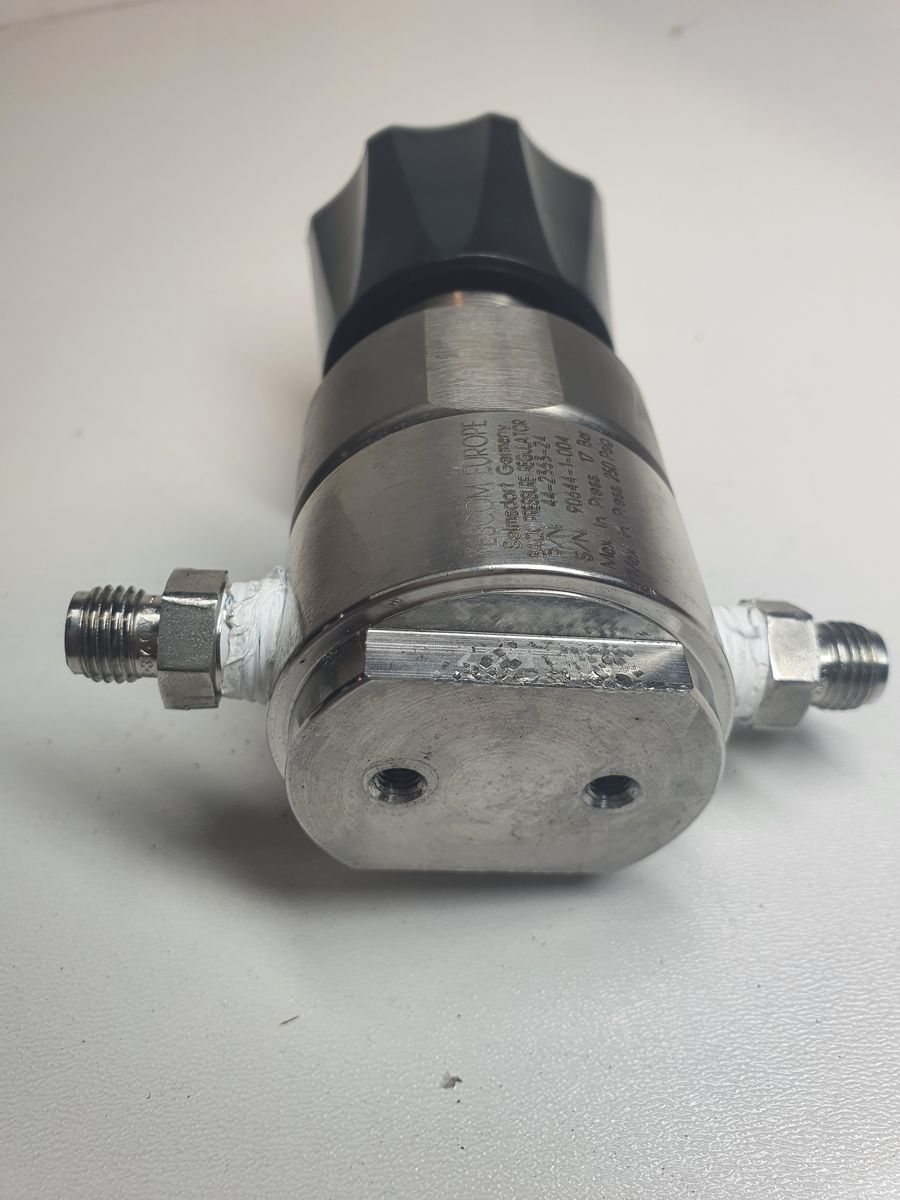

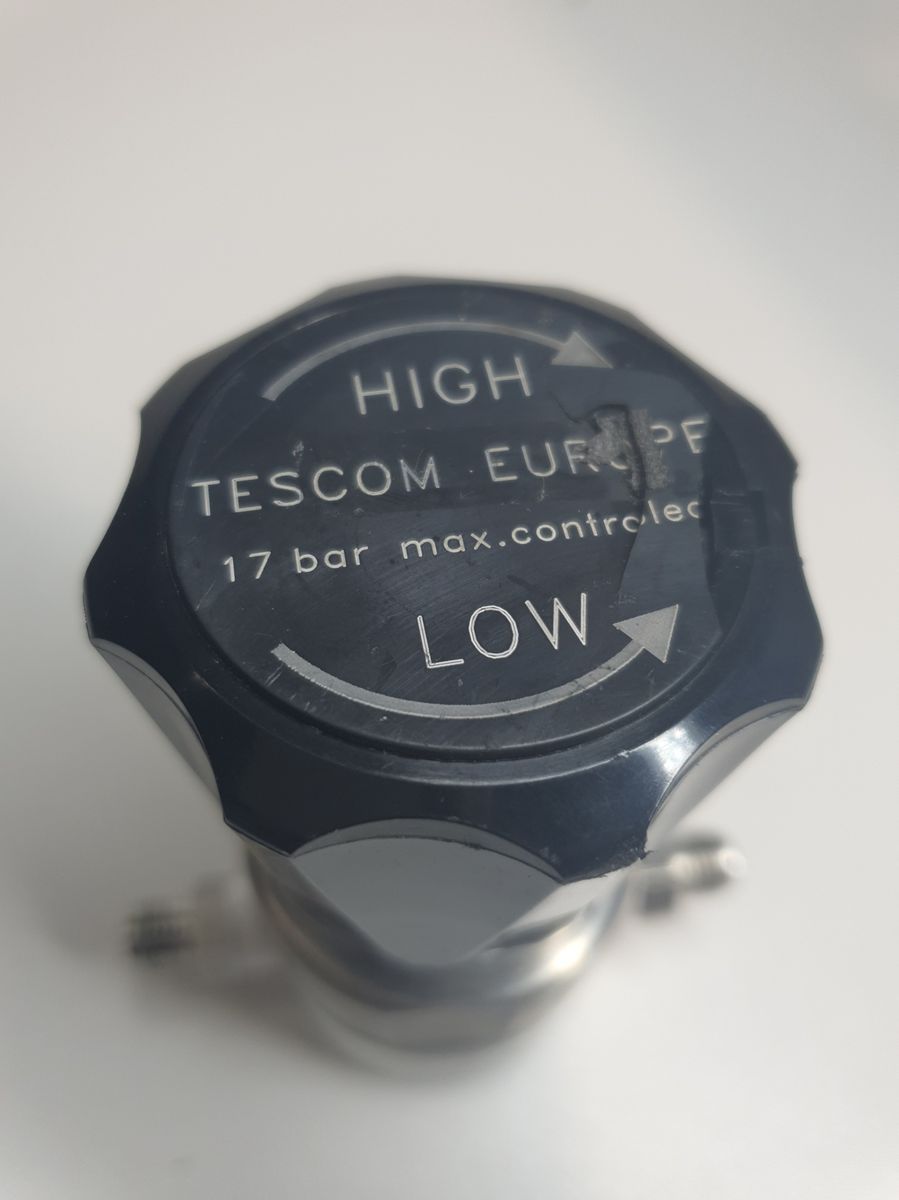

Tescom Europe 44-2363-24 Drukregelaar 17 bar

De Tescom 44-2363-24 is een eentraps tegendrukregelaar.

Beschrijving:
Dit product uit de TESCOM™ 44-2300-serie is ontworpen voor nauwkeurige en betrouwbare regeling van de gasdruk bij lage debieten in specialistische, industriële en analytische toepassingen. De diffusiebestendige metalen membraanafdichting garandeert de zuiverheid en integriteit van het gas en zorgt voor een stabiele gereguleerde druk. Dankzij het compacte en lichtgewicht ontwerp is de unit ideaal voor installatie in systemen waar de ruimte beperkt is, maar betrouwbare drukregeling vereist is.

Belangrijkste kenmerken:
- Vermindert verontreiniging en zorgt voor nauwkeurige regeling van corrosieve en niet-corrosieve gassen.
- Het gegolfde metalen membraan met afdichting behoudt de gaszuiverheid en structurele integriteit.
- Klein drukverschil tussen openen en sluiten voor nauwkeurige drukregeling.\
- Compact en economisch ontwerp, geschikt voor OEM- en laboratoriumsystemen.
- Optionele dome-belasting voor verbeterde regeling van de uitlaatdruk.
- Paneelmontage mogelijk voor eenvoudige installatie.

Specificaties:
- Merk: Tescom (Emerson)
- Serie: 44-2300 Eentraps tegendrukregelaar
- Model: 44-2363-24
- Type regelaar: Eentraps tegendruk-/ontlastregelaar
- Regelbaar drukbereik: 0–250 psig (0–17,2 bar)
- Ontwerpdruk: 150% van de maximaal nominale druk
- Lekdichtheid: Intern volledig luchtdicht; Extern ontworpen voor een debiet van < 2 × 10⁻⁸ atm cc/sec He
- Bedrijfstemperatuurbereik: -40 °C tot +60 °C (-40 °F tot +140 °F)
- Debiet: Cv = 0,08
- Maximaal bedrijfskoppel: 30 in-lbs / 3,4 N·m
- Poortgrootte en -type: 1/4″ NPTF (inlaat en uitlaat)
- Materiaal behuizing: 316 roestvrij staal, messing of Monel (afhankelijk van de configuratie)
- Materiaal deksel: 300-serie roestvrij staal of messing
- Materiaal zitting: PCTFE (CTFE)
- Materiaal membraan: 316 roestvrij staal of Elgiloy® (kobalt-chroom-nikkellegering)
- Overige onderdelen: 316 roestvrij staal of Monel (voor Monel-behuizing) varianten)
- Reinigingsnormen: CGA 4.1 en ASTM G93 (voor ultraschone toepassingen)
- Gewicht (zonder meters): ca. 0,9 kg / 2 lb

Typische toepassingen:
Analytische systemen die nauwkeurige gasdrukregeling vereisen (bijv. chromatografie of instrumentatie).
Gasbemonsterings- en -toevoersystemen waar zuiverheid cruciaal is.
Proefinstallaties en kleinschalige procesbesturingsinstallaties.
OEM-apparatuurpakketten in industriële automatisering.
R&D-laboratoria en testsystemen die stabiele tegendrukregeling vereisen.
Systemen voor lage debieten, speciale gassen en brandbare gassen (< 4 SCFM / 113 SLPM) waar precisie en veiligheid van belang zijn.

https://www.emerson.com/documents/automation/catalog-series-44-2300-single-stage-backpressure-regulator-tescom-en-5322280.pdf
